Konverter hibrida AC-generator-baterai

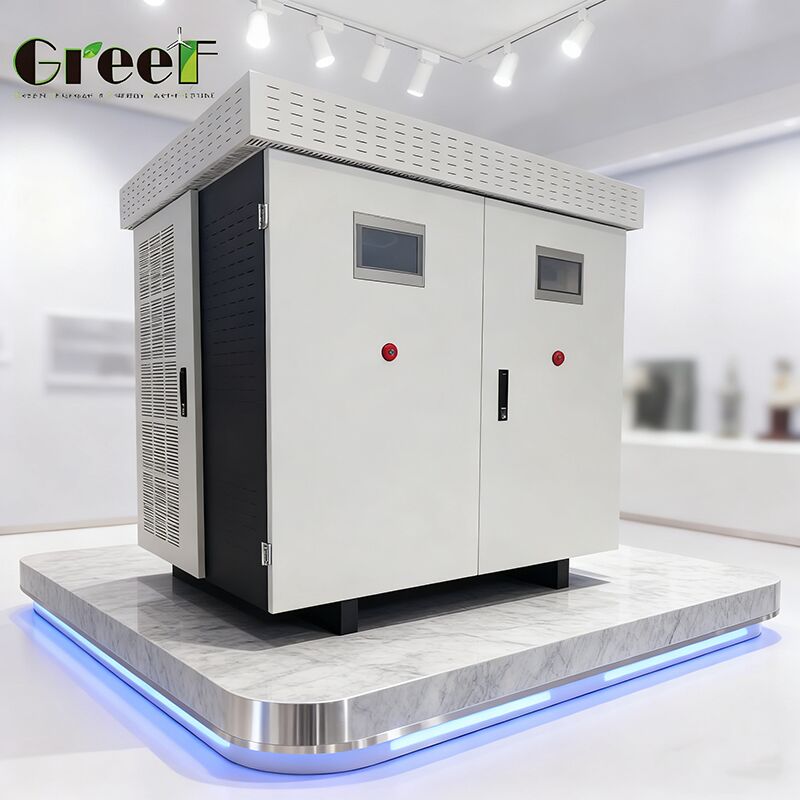

Advanced DC-DC Buck Boost Topology On-Grid Controller dengan rentang tegangan baterai 350-450 Vdc dan LCD SMART Touch Screen Display untuk kontrol daya yang komprehensif.
Ringkasan Produk
Konverter multifungsi GREEF ENERGY mengintegrasikan beberapa fungsi manajemen daya kritis ke dalam satu sistem yang efisien.Perangkat canggih ini melakukan AC-to-DC rectification khusus dioptimalkan untuk generator magnet permanen, mengelola protokol pengisian baterai yang canggih, dan menangani inversi DC ke AC yang tepat.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs), memastikan pasokan listrik yang tidak terganggu untuk beban yang terhubung.memungkinkan sinkronisasi dengan jaringan utilitas dan mendukung kemampuan pengisian grid.
Spesifikasi Teknis
Parameter input AC generator
| Parameter |
Spesifikasi |
| Kekuatan nominal |
100 kW |
| Tegangan nominal |
≥320Vac |
| Tegangan Optimal |
450 VAC |
| Jangkauan Kerja |
240-550 VAC |
| Arus AC maksimum |
180 A |
Spesifikasi Masukan Baterai
| Parameter |
Spesifikasi |
| Jenis Baterai |
Lithium-ion |
| Jangkauan tegangan |
350-450 Vdc |
| Tegangan nominal |
400 Vdc |
| Max Charge/Discharge Current (Arus muatan/pengurangan maksimum) |
250 A |
Parameter output yang terhubung ke jaringan
| Parameter |
Spesifikasi |
| Kekuatan nominal |
100 kW |
| Kekuatan Maksimal |
120 kW |
| Listrik nominal |
144 A |
| Arus maksimum |
173 A |
| Tegangan nominal jaringan |
400 V |
| Jangkauan tegangan yang diizinkan |
300-460 V |
| Frekuensi Grid |
50 Hz / 60 Hz |
| Total Harmonik Distorsi |
< 3% pada daya nominal |
| Faktor Daya |
> 0,99 (range: -1 sampai 1) |
| Kapasitas Overload |
1.2x daya nominal selama 1 menit |
Kinerja dan Perlindungan Sistem
- Efisiensi maksimum: 95%
- Topologi: AC-DC Rectifier, DC-DC Buck Boost Converter, DC-AC Inverter dengan EMS
- Suhu operasi: -40°C sampai 60°C
- Tingkat perlindungan: IP54
- Perlindungan atas tegangan dan kecepatan (Optional)
- Perlindungan AC dari sirkuit pendek
- AC Output Overcurrent Perlindungan
- Perlindungan tegangan tinggi: Tingkat 2
- Ketinggian Operasi Maksimal: 4.000 meter (mengurangi ketinggian di atas 3.000 meter)
- Konsumsi daya saat siaga: < 50 W
Tampilan & Pemantauan
LCD Smart Touch Screen menampilkan kecepatan generator (rpm), tegangan input (Vdc), arus input (Vac), daya output (kW), tegangan grid (Vac), arus grid (A), data pembangkit energi (hari ini, bulan, tahun),dan pengaturan kurva daya.
Pendinginan & Komunikasi
Sistem pendingin udara cerdas dengan dukungan komunikasi melalui Ethernet, RS485, dan WiFi.
Spesifikasi Fisik
Dimensi: 1500mm (H) × 1500mm (W) × 1300mm (D) ♫ Berat: ≤600 kg (tidak termasuk beban pembuangan)
Aplikasi
Konverter multifungsi GREEF ENERGY memberikan solusi manajemen daya serbaguna untuk berbagai aplikasi yang membutuhkan kontrol energi yang dapat diandalkan dan cerdas.
- Sistem Energi Terbarukan:Integrasi dengan Generator Synchronous Permanent Magnet (PMSG) untuk turbin angin dan hidro di konfigurasi off-grid atau hibrida
- Off-Grid & Daya Cadangan:Konversi dan manajemen daya primer untuk lokasi terpencil, kabin, dan stasiun telekomunikasi
- Sistem Grid-Interactive:Operasi terikat jaringan yang memungkinkan pengisian baterai dari jaringan utilitas dan ekspor daya potensial
- Kekuatan Industri & Komersial:Pasokan listrik yang stabil untuk beban yang tidak seimbang dengan pemantauan jarak jauh melalui integrasi WIFI/LAN dan Modbus
- Kontrol khusus:Kontrol motor gerbang air untuk pembangkit listrik tenaga air mikro dan fungsi Static Transfer Switch (STS)
Platform komprehensif ini menggabungkan pembangkit listrik, penyimpanan energi, manajemen konsumsi, dan integrasi jaringan dalam desain modular, dapat dikonfigurasi yang cocok untuk penyimpanan energi perumahan,sistem cadangan komersial, dan pembangkit listrik tenaga terbarukan skala kecil.
Pemasangan & Pemesanan
Diproduksi di Cina dengan sertifikasi CE, Greef AC PCS On Grid Controller menawarkan layanan kustomisasi yang luas dengan daya nominal 100 kW dan tegangan baterai 400 Vdc.
- Fungsi pengontrol kurva daya untuk manajemen energi yang optimal
- Sistem remote control canggih untuk pemantauan mulus
- Pengurangan PWM yang canggih dengan sistem tiga fase
- AC-DC Rectifier, DC-DC Buck Boost, dan topologi EMS DC-AC Inverter
- Jumlah pesanan minimum: 1 set (bisa dinegosiasikan)
- Kemasan: Kotak busa dan kayu lapis yang aman
- Pengiriman: Dalam 25 hari kerja
- Metode pembayaran: T/T, Western Union, MoneyGram, L/C
