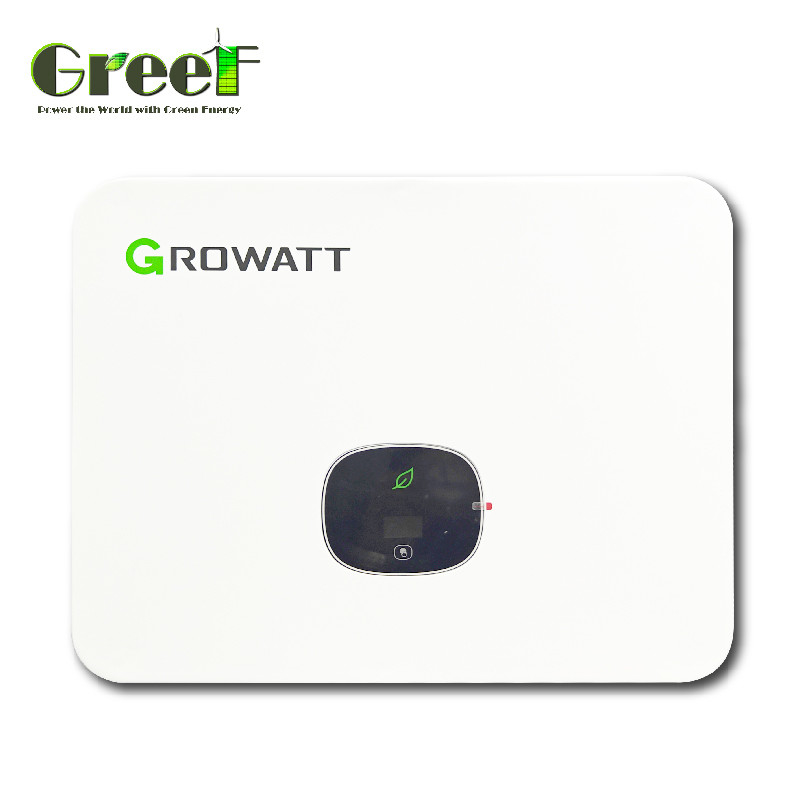

Deskripsi produk:
Inverter Growatt PV yang terhubung ke jaringan berfungsi sebagai komponen penting dalam sistem tenaga surya dan sistem pembangkit energi terdistribusi.Fungsi utamanya adalah mengubah daya DC dari modul PV menjadi daya ACSecara khusus, sisi DC dari inverter terhubung ke modul PV, sementara sisi AC terhubung ke jaringan listrik.
Salah satu fitur utama inverter Growatt PV yang terhubung ke jaringan adalah pelacakan titik daya maksimum (MPPT).yang memungkinkan modul PV untuk menghasilkan listrik dengan daya maksimumKontrol arus dalam loop kemudian menghasilkan pulsa PWM yang menghasilkan arus bolak-balik (AC) dari frekuensi dan fase yang sama dengan tegangan jaringan.
Aplikasi:
Sistem fotovoltaik surya bergantung pada panel surya untuk menghasilkan daya DC. Namun, daya DC tidak dapat digunakan untuk memberi daya pada peralatan dan peralatan tanpa terlebih dahulu dikonversi menjadi daya AC.Di sinilah inverter masuk, yang melakukan konversi yang diperlukan untuk memungkinkan koneksi ke jaringan dan penggunaan listrik di rumah atau bisnis.
Inverter memainkan peran penting dalam berbagai aplikasi industri, seperti otomatisasi, peralatan medis, dan sistem kontrol listrik.menghasilkan peningkatan efisiensi produksiInverter banyak digunakan di industri untuk menggerakkan mesin, mengatur proses produksi dan memantau kinerja peralatan.
Teknologi komunikasi adalah bidang lain di mana inverter sangat penting.dan sistem komunikasi berbasis serat optik semua membutuhkan daya untuk berfungsi dengan baikInverter digunakan untuk mengubah daya DC menjadi daya AC, memungkinkan perangkat ini untuk berfungsi secara efisien dan efektif.
MAC 15~36KTL3-XL
※3 MPPTS
※ Solusi Tiga Fase 220V
※ Diagnosis yang cerdas
※ Efisiensi tinggi hingga 98,8%
※ Konfigurasi WiFi lokal
※ Layar OLED dan tombol sentuh
※ SPD tipe II AC&DC
MID 6~12KTL3-XL
※ Efisiensi maksimum98.5%
※ 40% kompak dan lebih ringan
※Pelacak MPp ganda
※Mendukung kontrol ekspor
※Tombol sentuh dan layar OLED
※SPD tipe ll pada sisi AC dan DC
MAX 50 ~ 75KTL3-XL 2
※8 MPPT dan diseno sin fusible
※ Scanning dan diagnosis cerdas dari l/V
※Pemantauan cerdas rantai
※SPD tipe II dari CA dan CC
※Perlindungan IP66 dan C5
MAX 50 ~ 80KTL3 LV
※6/7MPPTSDiagnosis cerdas※Efisiensi tinggi hingga 99%※Koneksi WIFI lokal※Pemantauan string※SPD AC&DC tipe II※Perlindungan AFCl※Penyimpanan data hingga 25 tahun※Koneksi sisi DC 2 dalam 1 diaktifkan
Min 7000~10000 TL-X
※Efisiensi maksimum 98,1%2/3 pelacak MPP
※SPD tipe ll di sisi DC
※Mendukung kontrol ekspor
※Tombol sentuh dan layar OLED
|
Lembar data
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Data Masuk
|
|
|
Daya DC maksimum
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
|
Daya keluar AC nominal
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
Maks. Daya tampak AC
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Maks. arus keluar
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Tegangan nominal AC
|
|
|
Frekuensi jaringan AC
|
|
|
Efisiensi maksimum
|
|
|
Lembar data
|
Min 7000TL-X ((E)
|
Min 8000TL-X ((E)
|
Min 9000TL-X
|
MinTL 10000-X
|
|
Data Masuk
|
|
Daya DC maksimum
|
12000W
|
12000W
|
13500W
|
15000W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
7000W
|
8000W
|
9000W
|
10000W
|
|
Maks. Daya tampak AC
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Maks. arus keluar
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Tegangan AC nominal ((range*)
|
Default:240V split-phase, opsional:208V & 240V single phase, 183-228@208V 211-264V@240V
|
|
Frekuensi jaringan AC ((range*)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Efisiensi maksimum
|
|
|
Lembar data
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Data Masuk
|
|
|
|
Maks. daya PV yang direkomendasikan (untuk modul STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Maks. Daya tampak AC
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Maks. arus keluar
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Tegangan AC nominal ((range*)
|
127V/220V ((101.6-139.7V)
|
|
Frekuensi jaringan AC ((range*)
|
50/60 Hz ((46~54/56~64Hz)
|
|
Efisiensi maksimum
|
|
|
Halaman data
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
Datos de entrada (CD)
|
|
Daya DC maksimum
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Rango de potencia máxima*
|
|
|
Voltase de arranque
|
|
|
Tegangan nominal
|
|
|
Jangkauan tegangan MPPT
|
|
|
Maksimal arus per MPPT
|
|
|
Salida (CA)
|
|
Potencia nominal CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Potencia aparente maksimal
|
55500VA
|
66600VA
|
66000VA @ 208V 70000VA @ 220V 73000VA @ 230V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
Voltase nominal CA (Rango*)
|
|
|
Voltase nominal CA (Rango*)
|
|
|
Frecuencia de red CA (Rango*)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
Maksimum efisiensi
|
|
|
Lembar data
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
Data Masuk
|
|
Daya DC maksimum
|
65000W
|
78000W
|
91000W
|
104000W
|
|
Tegangan Max.DC
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
585V
|
585V
|
600V
|
600V
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Maks. Daya tampak AC
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Maks. arus keluar
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Tegangan nominal AC
|
|
|
Frekuensi jaringan AC
|
|
|
Efisiensi maksimum
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
Kemasan dan Pengiriman:
Kemasan produk:
Inverter On Grid akan dikemas dengan hati-hati dalam kotak karton yang kokoh dengan bantalan yang cukup untuk mencegah kerusakan selama transportasi.Paket ini juga akan mencakup manual pengguna dan kabel yang diperlukan untuk instalasi.
Pengiriman:
Kami menawarkan pengiriman gratis untuk On Grid Inverter di dalam benua Amerika Serikat. Produk akan dikirim melalui UPS Ground dan harus tiba dalam 5-7 hari kerja.biaya pengiriman akan dihitung pada saat check-out dan dapat bervariasi tergantung pada tujuanHarap dicatat bahwa biaya bea cukai atau pajak akan menjadi tanggung jawab pelanggan.
