Deskripsi produk:

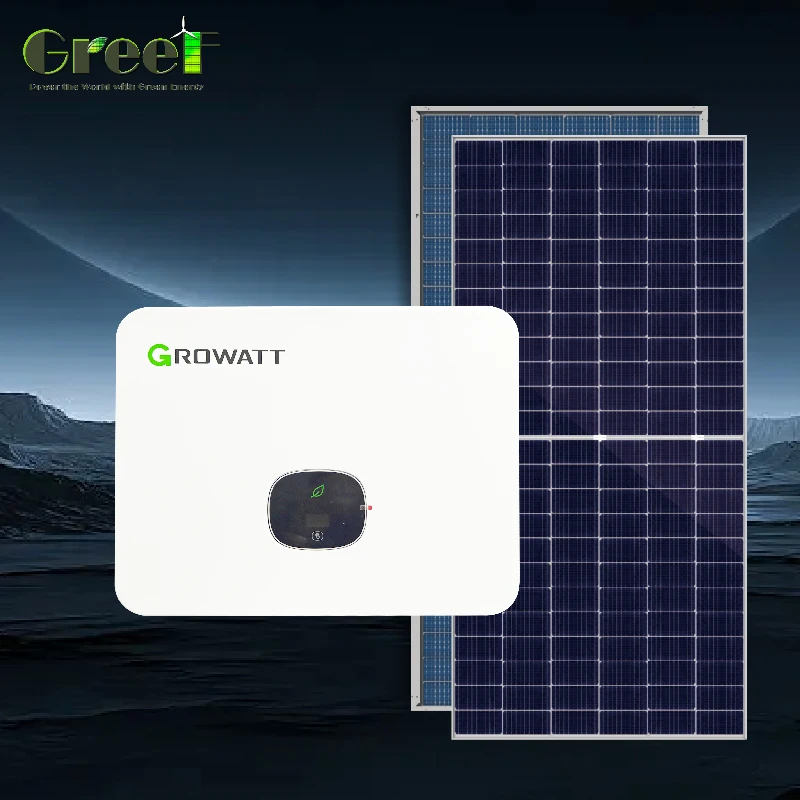

Inverter Growatt PV yang terhubung ke jaringan merupakan komponen penting dalam sistem tenaga surya dan sistem pembangkit energi terdistribusi.Ini memainkan peran penting dalam mengubah daya DC dari modul PV ke daya AC.
Inverter terhubung ke modul PV di sisi DC, sementara sisi ACnya terhubung ke jaringan listrik.Ini menggunakan tegangan luar loop untuk mencapai MPPT, memastikan bahwa modul PV mengeluarkan listrik dengan daya maksimum yang mungkin.Kontrol loop dalam saat ini menghasilkan pulsa PWM yang memungkinkan perangkat beralih jembatan inverter untuk menyala dan mati dalam pola tertentuPulsa-pulsa ini memungkinkan inverter untuk menghasilkan listrik AC dengan frekuensi dan fase yang sama dengan tegangan jaringan.
Growatt PV Inverter digunakan secara global dalam aplikasi surya yang berbeda, dan popularitasnya dapat dikaitkan dengan keandalan, efisiensi, dan fitur keamanannya.mudah dipasang dan dioperasikan, menjadikannya pilihan populer bagi pemilik rumah, bisnis, atau siapa saja yang ingin beralih ke teknologi surya.
Aplikasi:
Sistem fotovoltaik surya
Sistem fotovoltaik surya adalah cara yang efektif untuk menghasilkan energi dari matahari.pertama-tama mereka perlu dikonversi ke daya AC melalui penggunaan inverter sebelum dapat terhubung ke jaringan dan daya berbagai peralatan dan peralatanProses konversi ini sangat penting untuk memastikan bahwa energi yang dihasilkan oleh panel surya dapat digunakan secara efektif, dan inverter memainkan peran penting dalam memungkinkan hal ini.
Aplikasi industri
Inverter banyak digunakan dalam berbagai aplikasi industri, termasuk otomatisasi, peralatan medis, kontrol listrik, dan banyak lagi.Perangkat-perangkat ini berperan penting dalam membantu mengendalikan dan mengatur proses produksi industri, akhirnya meningkatkan efisiensi, mengurangi biaya, dan meningkatkan produktivitas. Dalam pengaturan industri, inverter digunakan untuk memfasilitasi berbagai tugas seperti mengendalikan motor dan pompa,meningkatkan akurasi dan ketepatan proses manufaktur, dan memastikan bahwa peralatan beroperasi secara efisien dan andal.
Teknologi Komunikasi
Teknologi komunikasi semakin bergantung pada elektronik dan sistem listrik, termasuk stasiun dasar seluler, peralatan komunikasi gelombang mikro, dan sistem komunikasi berbasis serat optik.Perangkat ini membutuhkan pasokan listrik konstan, dan inverter memainkan peran penting dalam memastikan bahwa mereka tetap beroperasi dengan mengkonversi DC ke daya AC. Proses konversi ini sangat penting dalam menjaga kualitas daya dan meminimalkan waktu henti,akhirnya memastikan bahwa sistem komunikasi tetap beroperasi dan dapat diandalkan.
Pengaturan:
Inverter On-Grid kami memiliki sistem pendingin udara dengan tingkat efisiensi 95% dan tingkat perlindungan IP20.Suhu kerja berkisar dari -25°C sampai 60°CKami memiliki kemampuan pasokan yang dapat diandalkan untuk memenuhi kebutuhan Anda.
MAC 15~36KTL3-XL
※3 MPPTS
※ Solusi Tiga Fase 220V
※ Diagnosis yang cerdas
※ Efisiensi tinggi hingga 98,8%
※ Konfigurasi WiFi lokal
※ Layar OLED dan tombol sentuh
※ SPD tipe II AC&DC
MID 6~12KTL3-XL
※ Efisiensi maksimum98.5%
※ 40% kompak dan lebih ringan
※Pelacak MPp ganda
※Mendukung kontrol ekspor
※Tombol sentuh dan layar OLED
※SPD tipe ll pada sisi AC dan DC
MAX 50 ~ 75KTL3-XL 2
※8 MPPT dan diseno sin fusible
※ Scanning dan diagnosis cerdas dari l/V
※Pemantauan cerdas rantai
※SPD tipe II dari CA dan CC
※Perlindungan IP66 dan C5
MAX 50 ~ 80KTL3 LV
※6/7MPPTSDiagnosis cerdas※Efisiensi tinggi hingga 99%※Koneksi WIFI lokal※Pemantauan string※SPD AC&DC tipe II※Perlindungan AFCl※Penyimpanan data hingga 25 tahun※Koneksi sisi DC 2 dalam 1 diaktifkan
Min 7000~10000 TL-X
※Efisiensi maksimum 98,1%2/3 pelacak MPP
※SPD tipe ll di sisi DC
※Mendukung kontrol ekspor
※Tombol sentuh dan layar OLED
|
Lembar data
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Data Masuk
|
|
|
Daya DC maksimum
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
|
Daya keluar AC nominal
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
Maks. Daya tampak AC
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Maks. arus keluar
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Tegangan nominal AC
|
|
|
Frekuensi jaringan AC
|
|
|
Efisiensi maksimum
|
|
|
Lembar data
|
Min 7000TL-X ((E)
|
Min 8000TL-X ((E)
|
Min 9000TL-X
|
MinTL 10000-X
|
|
Data Masuk
|
|
Daya DC maksimum
|
12000W
|
12000W
|
13500W
|
15000W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
7000W
|
8000W
|
9000W
|
10000W
|
|
Maks. Daya tampak AC
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Maks. arus keluar
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Tegangan AC nominal ((range*)
|
Default:240V split-phase, opsional:208V & 240V single phase, 183-228@208V 211-264V@240V
|
|
Frekuensi jaringan AC ((range*)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Efisiensi maksimum
|
|
|
Lembar data
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Data Masuk
|
|
|
|
Maks. daya PV yang direkomendasikan (untuk modul STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Maks. Daya tampak AC
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Maks. arus keluar
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Tegangan AC nominal ((range*)
|
127V/220V ((101.6-139.7V)
|
|
Frekuensi jaringan AC ((range*)
|
50/60 Hz ((46~54/56~64Hz)
|
|
Efisiensi maksimum
|
|
|
Halaman data
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
Datos de entrada (CD)
|
|
Daya DC maksimum
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Rango de potencia máxima*
|
|
|
Voltase de arranque
|
|
|
Tegangan nominal
|
|
|
Jangkauan tegangan MPPT
|
|
|
Maksimal arus per MPPT
|
|
|
Salida (CA)
|
|
Potencia nominal CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Potencia aparente maksimal
|
55500VA
|
66600VA
|
66000VA @ 208V 70000VA @ 220V 73000VA @ 230V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
Voltase nominal CA (Rango*)
|
|
|
Voltase nominal CA (Rango*)
|
|
|
Frecuencia de red CA (Rango*)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
Maksimum efisiensi
|
|
|
Lembar data
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
Data Masuk
|
|
Daya DC maksimum
|
65000W
|
78000W
|
91000W
|
104000W
|
|
Tegangan Max.DC
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
585V
|
585V
|
600V
|
600V
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Maks. Daya tampak AC
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Maks. arus keluar
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Tegangan nominal AC
|
|
|
Frekuensi jaringan AC
|
|
|
Efisiensi maksimum
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
