Deskripsi produk:

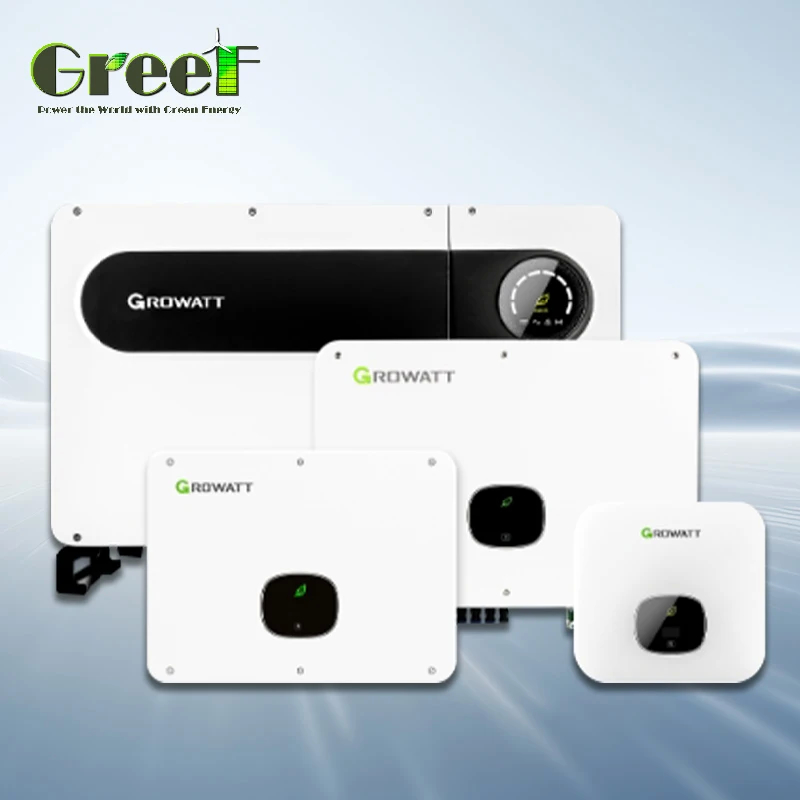

Inverter Growatt PV yang terhubung ke jaringan adalah perangkat penting untuk sistem tenaga surya dan sistem pembangkit energi terdistribusi. Tujuannya adalah untuk mengubah daya DC dari modul PV menjadi daya AC.Sisi DC dari inverter terhubung ke modul PV, dan sisi AC terhubung ke jaringan listrik.
Salah satu tugas dasar inverter adalah melakukan pelacakan titik daya maksimum (MPPT).Ini berarti bahwa lingkaran eksternal tegangan harus dikalibrasi untuk memastikan bahwa modul PV mengeluarkan listrik dengan daya maksimumSetelah MPPT telah dicapai, kontrol arus dalam lingkaran menghasilkan pulsa PWM. Pulsa ini mengubah perangkat jembatan inverter pada dan di luar dalam pola tertentu.Pola ini dirancang untuk menghasilkan arus bolak-balik (AC) output frekuensi yang sama dan fase yang sama dengan tegangan jaringan.
Fitur MPPT dari inverter Growatt PV yang terhubung ke jaringan sangat penting karena memaksimalkan efisiensi sistem.Inverter mendukung optimalisasi pembangkit listrik di panel surya dengan melacak titik daya maksimumIni menghasilkan konversi energi yang efisien dari DC ke AC. Pulsa PWM yang dihasilkan oleh arus internal-loop memastikan gelombang inverter berada dalam fase dengan tegangan dan frekuensi grid.
Aplikasi:
Sistem Fotovoltaik Surya
Panel surya menghasilkan daya DC yang tidak dapat digunakan secara langsung untuk tenaga peralatan dan peralatan.perlu dikonversi dari DC ke AC dengan menggunakan inverterHal ini membantu memungkinkan energi matahari untuk digunakan terutama sebagai sumber listrik yang efektif dan aman bagi lingkungan.
Aplikasi Industri
Inverter memainkan peran penting dalam banyak aplikasi industri, seperti otomatisasi industri dan sistem kontrol listrik.Mereka juga dapat digunakan dalam peralatan medis dan aplikasi industri khusus lainnyaDengan menyediakan regulasi yang tepat dari daya, inverter membantu untuk mengoptimalkan dan meningkatkan efisiensi produksi..
Teknologi Komunikasi
Inverter juga banyak digunakan dalam teknologi komunikasi, pembangkit listrik stasiun dasar seluler, peralatan komunikasi microwave, dan sistem komunikasi berbasis serat optik.Meskipun berbagai perangkat dan persyaratan sistem, inverter dapat dengan mudah mengkonversi daya DC ke AC untuk memastikan bahwa sistem komunikasi bekerja secara efisien dan efektif.
Pengaturan:
Jumlah pesanan minimum kami adalah 1 set, dan harga dapat dinegosiasikan. pesanan Anda akan dikemas dengan aman dalam busa dan kasus kayu lapis dan dikirim dalam waktu 25 hari kerja.Kami menerima berbagai metode pembayaran termasuk T / T, Western Union, MoneyGram, dan L/C.
Inverter berbasis grid kami memiliki daya 1.5 - 80KW dan tegangan output 240V. Anda akan mengalami kebisingan minimal dengan tingkat perlindungan IP20.memastikan efisiensi maksimum untuk kebutuhan inverter daya yang terhubung ke jaringan.
MAC 15~36KTL3-XL
※3 MPPTS
※ Solusi Tiga Fase 220V
※ Diagnosis yang cerdas
※ Efisiensi tinggi hingga 98,8%
※ Konfigurasi WiFi lokal
※ Layar OLED dan tombol sentuh
※ SPD tipe II AC&DC
MID 6~12KTL3-XL
※ Efisiensi maksimum98.5%
※ 40% kompak dan lebih ringan
※Pelacak MPp ganda
※Mendukung kontrol ekspor
※Tombol sentuh dan layar OLED
※SPD tipe ll pada sisi AC dan DC
MAX 50 ~ 75KTL3-XL 2
※8 MPPT dan diseno sin fusible
※ Scanning dan diagnosis cerdas dari l/V
※Pemantauan cerdas rantai
※SPD tipe II dari CA dan CC
※Perlindungan IP66 dan C5
MAX 50 ~ 80KTL3 LV
※6/7MPPTSDiagnosis cerdas※Efisiensi tinggi hingga 99%※Koneksi WIFI lokal※Pemantauan string※SPD AC&DC tipe II※Perlindungan AFCl※Penyimpanan data hingga 25 tahun※Koneksi sisi DC 2 dalam 1 diaktifkan
Min 7000~10000 TL-X
※Efisiensi maksimum 98,1%2/3 pelacak MPP
※SPD tipe ll di sisi DC
※Mendukung kontrol ekspor
※Tombol sentuh dan layar OLED
|
Lembar data
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Data Masuk
|
|
|
Daya DC maksimum
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
|
Daya keluar AC nominal
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
Maks. Daya tampak AC
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Maks. arus keluar
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Tegangan nominal AC
|
|
|
Frekuensi jaringan AC
|
|
|
Efisiensi maksimum
|
|
|
Lembar data
|
Min 7000TL-X ((E)
|
Min 8000TL-X ((E)
|
Min 9000TL-X
|
MinTL 10000-X
|
|
Data Masuk
|
|
Daya DC maksimum
|
12000W
|
12000W
|
13500W
|
15000W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
7000W
|
8000W
|
9000W
|
10000W
|
|
Maks. Daya tampak AC
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Maks. arus keluar
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Tegangan AC nominal ((range*)
|
Default:240V split-phase, opsional:208V & 240V single phase, 183-228@208V 211-264V@240V
|
|
Frekuensi jaringan AC ((range*)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Efisiensi maksimum
|
|
|
Lembar data
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Data Masuk
|
|
|
|
Maks. daya PV yang direkomendasikan (untuk modul STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
Tegangan Max.DC
|
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Maks. Daya tampak AC
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Maks. arus keluar
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Tegangan AC nominal ((range*)
|
127V/220V ((101.6-139.7V)
|
|
Frekuensi jaringan AC ((range*)
|
50/60 Hz ((46~54/56~64Hz)
|
|
Efisiensi maksimum
|
|
|
Halaman data
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
Datos de entrada (CD)
|
|
Daya DC maksimum
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Rango de potencia máxima*
|
|
|
Voltase de arranque
|
|
|
Tegangan nominal
|
|
|
Jangkauan tegangan MPPT
|
|
|
Maksimal arus per MPPT
|
|
|
Salida (CA)
|
|
Potencia nominal CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Potencia aparente maksimal
|
55500VA
|
66600VA
|
66000VA @ 208V 70000VA @ 220V 73000VA @ 230V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
Voltase nominal CA (Rango*)
|
|
|
Voltase nominal CA (Rango*)
|
|
|
Frecuencia de red CA (Rango*)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
Maksimum efisiensi
|
|
|
Lembar data
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
Data Masuk
|
|
Daya DC maksimum
|
65000W
|
78000W
|
91000W
|
104000W
|
|
Tegangan Max.DC
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Tegangan awal
|
|
|
Rentang tegangan MPPT
|
|
|
Tegangan nominal
|
585V
|
585V
|
600V
|
600V
|
|
Maks. arus masukan per MPPT
|
|
|
Output (AC)
|
|
Daya keluar AC nominal
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Maks. Daya tampak AC
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Maks. arus keluar
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Tegangan nominal AC
|
|
|
Frekuensi jaringan AC
|
|
|
Efisiensi maksimum
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
