Place of Origin:
Qingdao
Nama merek:
Greef
Sertifikasi:
CE
Model Number:
GDG
Generator inti tanpa besi fluks aksial adalah jenis generator yang memanfaatkan desain fluks aksial dan struktur inti tanpa besi.Ini berbeda dari generator konvensional karena menghindari kerugian inti besi dan kerugian histeresisAlih-alih, ia menghasilkan listrik dengan memanfaatkan arus magnet aksial.

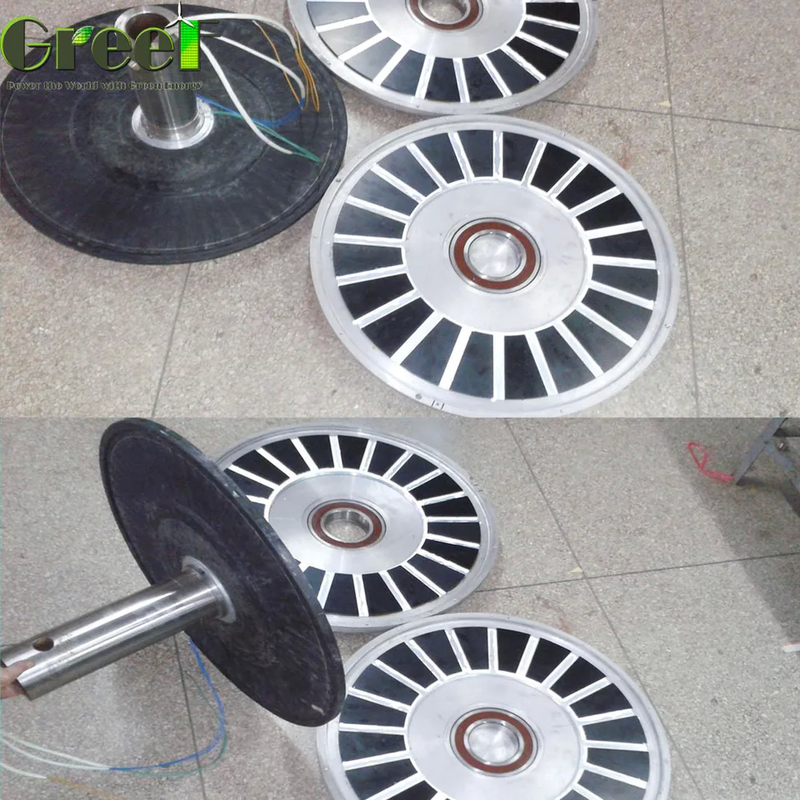

Struktur generator inti tanpa besi fluks aksial biasanya terdiri dari magnet permanen, kumparan, dan casing.sementara gulungan menangkap energi dalam medan magnet dan mengubahnya menjadi energi listrik. Casing digunakan untuk melindungi struktur internal generator dan memberikan dukungan yang kuat.
Prinsip operasi untuk generator arus aksial tanpa inti didasarkan pada prinsip induksi elektromagnetik.Ketika medan magnet yang dihasilkan oleh magnet permanen bergerak relatif terhadap konduktor dalam kumparan, kekuatan elektromotor yang diinduksi dihasilkan di konduktor.
Generasi tenaga angin memiliki potensi besar dengan penggunaan generator arus aksial tanpa inti.karena mereka dapat secara signifikan meningkatkan kepadatan output dan meningkatkan efisiensi pembangkit listrik tenaga anginKarena tidak adanya inti besi, generator ini menunjukkan penurunan kehilangan besi dan kehilangan histeresis, akhirnya membuat mereka lebih efisien.
Generator arus aksial tanpa inti memiliki berbagai aplikasi dalam energi terbarukan, termasuk sistem pembangkit tenaga surya dan angin.Generator ini sangat efisien dalam konversi energi dan dapat diandalkan dalam operasi, membuat mereka ideal untuk sistem pembangkit energi terbarukan.
Generator arus aksial tanpa inti juga cocok untuk digunakan dalam aplikasi industri lainnya yang membutuhkan sumber daya yang efisien, ringan dan dapat diandalkan.dapat digunakan sebagai sumber daya cadangan atau bantu untuk memberikan dukungan daya yang stabil untuk peralatan industri.
Fleksibilitas generator inti tanpa besi fluks aksial berarti bahwa hal itu dapat disesuaikan berdasarkan kebutuhan khusus pelanggan.seperti daya generator, kecepatan, dan tegangan output untuk memenuhi persyaratan berbagai skenario aplikasi.
GDG Coreless Permanent Magnet Generator dilengkapi dengan multi-pole mulai dari 16-20 dan rentang tegangan 12-450V. Kelas perlindungan adalah IP 54 dan memiliki rentang kecepatan 100-500RPM.Anda dapat memilih antara struktur rotor luar atau rotor dalam sesuai dengan kebutuhan Anda.
Generator seri GREEF DDG memiliki fitur berikut:
Kecepatan putaran rendah, Kecepatan angin awal rendah, Berat rendah dan ukuran kecil, rendah Efisiensi tinggi
(1) Teknologi Torsi Paten: menggunakan teknologi terbaru "Precise Coil". Tidak ada efek histeresis dan engsel membuat torsi awal sangat rendah < 1N.M
(2) Struktur asli: menggunakan motor disk tanpa inti untuk mengambil tempat motor tradisional membuatnya kurang volume dan berat.
(3) Penggunaan yang lebih tinggi: menggunakan teknologi motor tanpa inti khusus untuk menghilangkan kemacetan penggunaan energi angin kecepatan rendah.
(4) Keandalan yang lebih tinggi: struktur khusus membuatnya lebih besar rasio daya untuk volume, daya untuk berat dan memiliki umur panjang 8 kali lebih lama daripada motor tradisional.
(5) Tanpa gigi, drive langsung, generator RPM rendah.
(6) Komponen berkualitas tinggi untuk digunakan di lingkungan yang keras dan ekstrim untuk turbin angin
(7) Efisiensi tinggi dan Kerugian energi resistensi mekanik rendah
(8) Penyebaran panas yang sangat baik karena bingkai luar paduan aluminium dan struktur internal khusus.
| Model | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Kekuatan nominal | 0.5KW | 1KW | 1KW | 2KW | 2KW |
| Kecepatan putar nominal | 200 rpm | 180RPM | 200 rpm | 120RPM | 180RPM |
| Tegangan nominal | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Listrik nominal | 9A | 12A | 17.9A | 10A | 17.4A |
| Efisiensi | > 85% | ||||
| Metode Wending | Y | ||||
| Resistensi Isolasi | 100Mohm Min ((500V DC) | ||||
| Tingkat kebocoran | < 5 ma | ||||
| Memulai Torsi | <0,1N/M | < 0,3 N/M | < 0,3 N/M | <0,5 N/M | < 0,3 N/M |
| Jenis Fase | Fase 3 | ||||
| Struktur | Rotor keluar | ||||
| Stator | Koil kawat tanpa inti | ||||
| Rotor | Magnet Permanen Bumi Langka | ||||
| Diameter Shell Generator | 320 | 380 | 380 | 550 | 450 |
| Panjang Shell Generator | 232 | 241 | 241 | 330 | 258 |
| Berat badan | 20 | 32 | 32 | 75 | 51 |
| Drameter poros | 45 | 50 | 50 | 78 | 59 |
| Bahan cangkang generator | Paduan aluminium | ||||
| Bahan poros | Baja karbon | ||||
| Bantalan | Bantalan bola alur dalam | ||||
| Model | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Kekuatan nominal | 3KW | 3KW | 5KW | 6KW | 10KW |
| Kecepatan putar nominal | 100 rpm | 180RPM | 100 rpm | 150 rpm | 100 rpm |
| Tegangan nominal | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Listrik nominal | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Efisiensi | > 85% | > 85% | > 88% | > 88% | > 88% |
| Metode Wending | Y | Y | Y | Y | Y |
| Resistensi Isolasi | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| Tingkat kebocoran | < 5 ma | < 5 ma | < 5 ma | < 5 ma | < 5 ma |
| Memulai Torsi | < 1 N/M | <0,5 N/M | <0,5 N/M | < 1 N/M | < 1N/M |
| Jenis Fase | Fase 3 | Fase 3 | Fase 3 | Fase 3 | Fase 3 |
| Struktur | Rotor keluar | Rotor keluar | Rotor keluar | Rotor keluar | Rotor keluar |
| Stator | Koil kawat tanpa inti | Koil kawat tanpa inti | Koil kawat tanpa inti | Koil kawat tanpa inti | Koil kawat tanpa inti |
| Rotor | Magnet Permanen Bumi Langka | Magnet Permanen Bumi Langka | Magnet Permanen Bumi Langka | Magnet Permanen Bumi Langka | Magnet Permanen Bumi Langka |
| Diameter Shell Generator | 620 | 550 | 700 | 620 | 770 |
| Panjang Shell Generator | 410 | 330 | 400 | 410 | 590 |
| Berat badan | 110 | 65 | 125 | 110 | 245 |
| Drameter poros | 80 | 78 | 98 | 80 | 85 |
| Bahan cangkang generator | Paduan aluminium | Paduan aluminium | Paduan aluminium | Paduan aluminium | Paduan aluminium |
| Bahan poros | Baja karbon | Baja karbon | Baja karbon | Baja karbon | Baja karbon |
| Bantalan | Bantalan bola alur dalam | Bantalan bola alur dalam | Bantalan bola alur dalam | Bantalan bola alur dalam | Bantalan bola alur dalam |
1. Generator menggunakan perlindungan busa bagian dalam kotak kayu lapis luar. Generator batang menggunakan perlindungan pipa.
2. Ukuran paket dan berat silakan lihat penjualan kami.
3Pengiriman melalui laut dengan FCL LCL atau udara.
Jika Anda memiliki permintaan dalam paket dan pengiriman harap beritahu penjualan kami kami akan melakukan sesuai dengan permintaan Anda.
